SAP Arena

Europas umfangreichste LED-Display-Konstruktion

Die SAP Arena in Mannheim ist eine der interessantesten Indoor-Locations für Sport- und Kulturveranstaltungen in Deutschland. Wir waren dabei, als sie 2014 modernisiert wurde.

Herausforderung

In Vorbereitung auf ihr 10-jähriges Jubiläum im Jahr 2014 planten die Verantwortlichen der SAP-Arena in Mannheim eine komplette Modernisierung der Multifunktionshalle, um künftig zu den besten Arenen der Welt zu zählen. Wir waren stolz und dankbar, dass wir mit der Erneuerung der veralteten LED-Technik sowie der Implementierung neuer Anzeigesysteme beauftragt wurden. Die größten Herausforderungen bei diesem Projekt waren für uns der enge Zeitplan, der aufgrund der anstehenden Veranstaltungen keine Verzögerung zuließ, und natürlich die Komplexität des Projekts, vor allem aber die perfekte Planung der vielen einzelnen LED-Systeme, die gleichzeitig installiert und koordiniert werden mussten.

Lösung

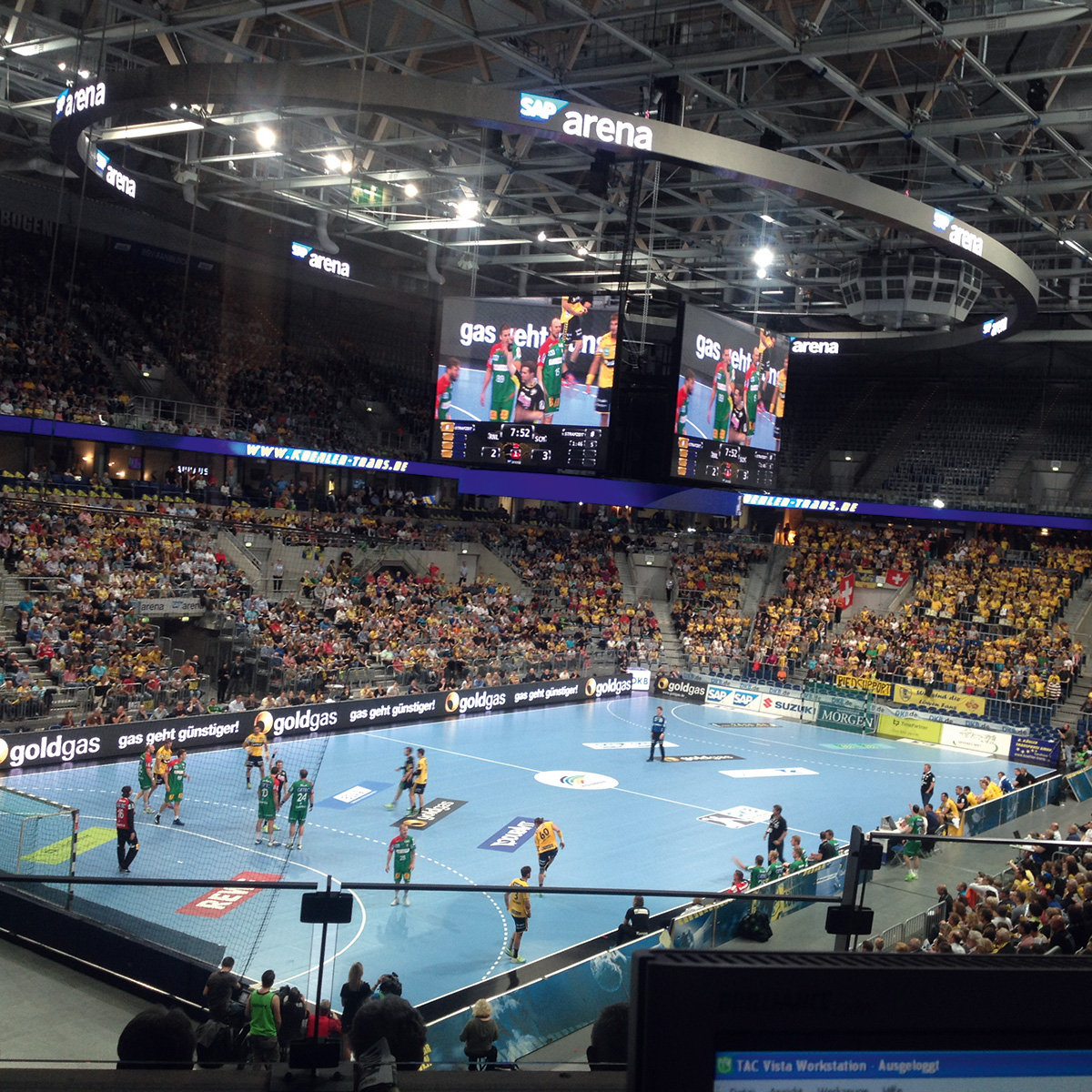

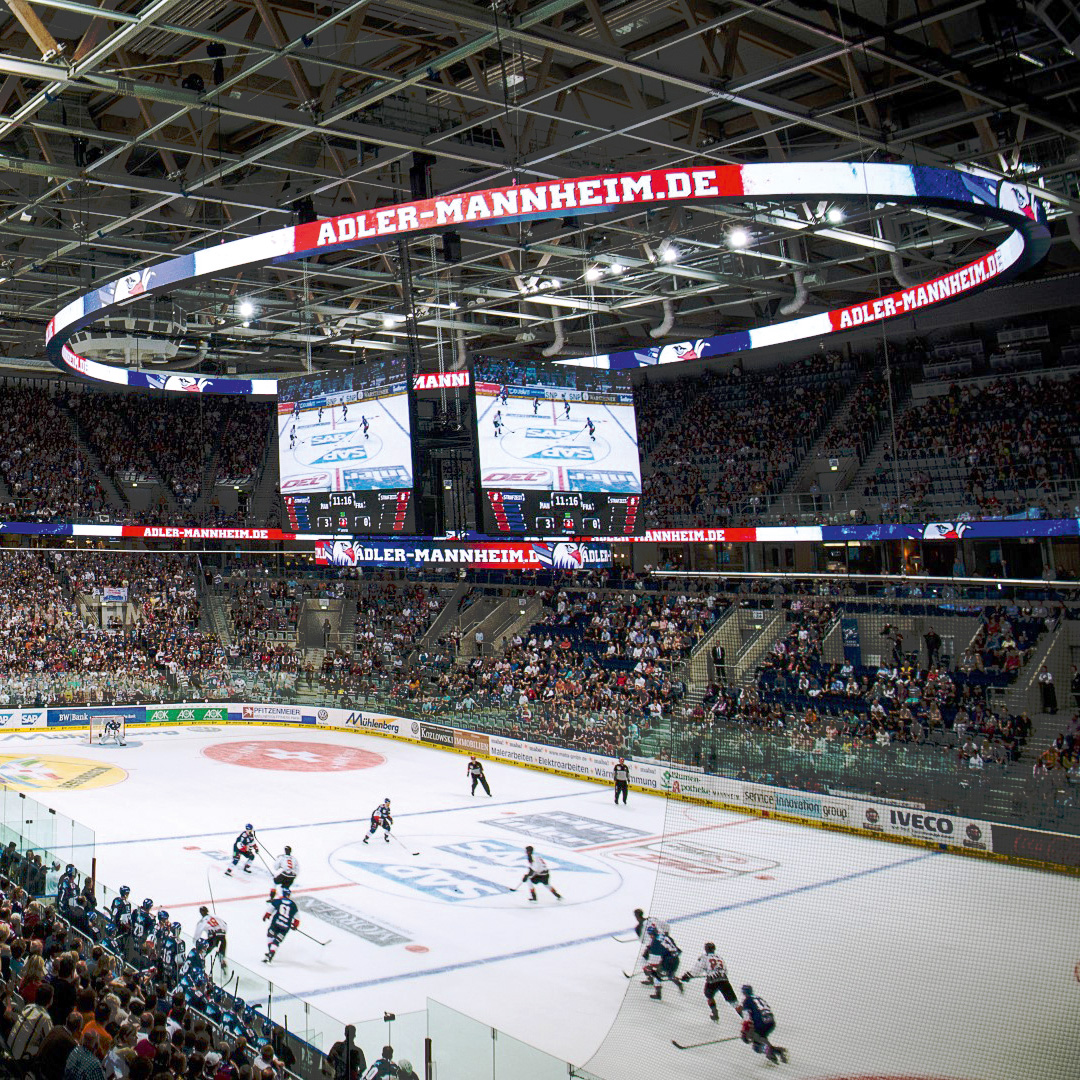

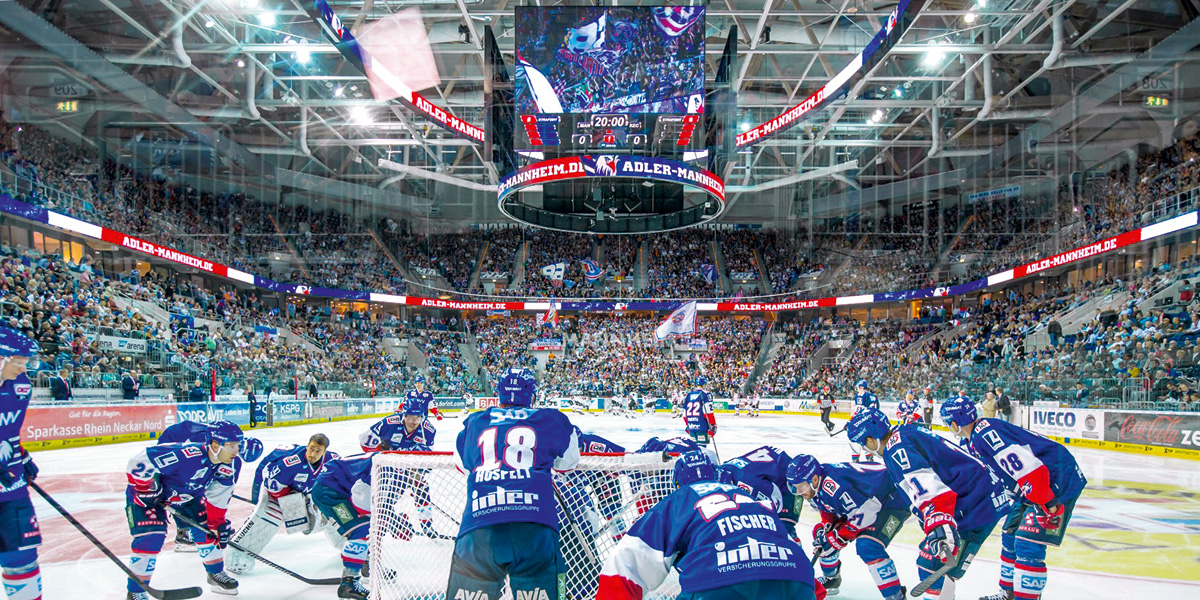

Pünktlich zum Saisonstart im August 2014 präsentierte die SAP-Arena das Ergebnis der erfolgreich abgeschlossenen Renovierungsarbeiten, die in der Sommerpause stattfanden: Gemeinsam mit der SAP Arena realisierte die S[quadrat] GmbH Europas umfangreichste LED-Konstruktion, bestehend aus einem LED-Videowürfel und Unterring mit Nichia Black Face LEDs sowie einem doppelseitigen Oberring und einer Blende mit Nichia LEDs. Bei dem nun größeren Videowürfel verzichtete der Kunde auf die üblichen Seitenwände, um eine offenere Optik zu erreichen. Trotz des zusätzlichen Unterrings ist die neue LED-Lösung mit einem Gesamtgewicht von 13 t dank unserer Leichtbauweise noch leichter als ihre Vorgängerin. Die wohl größte Sensation dieser Modernisierung ist der doppelseitige, elliptische Oberring. Mit der einzigartigen Form haben unsere Ingenieure wieder einmal neue Maßstäbe in der LED-Anzeigetechnologie gesetzt. Die 265 m lange Blende über dem Logenrund vervollständigt das Gesamtkunstwerk. Insgesamt 7.319.296 Pixel sorgen nun in der SAP-Arena auf allen Ebenen für eine optimale Bildqualität. Bevor unser Montageteam jedoch mit der Realisierung der modernen LED-Systeme beginnen konnte, mussten der vorhandene LED-Videowürfel und die veraltete Blende komplett und intakt in ihre Einzelteile zerlegt werden. Neue, bewegliche Kettenzüge halten nun den neuen Videowürfel und den darunter montierten LED-Ring. Um den neuen elliptischen LED-Ring an der Dachkonstruktion zu befestigen, haben wir insgesamt 12 BGV-C1-Kettenzüge angebracht, die bis zu 30 cm unter das Dach verfahrbar sind.

Die neue Blende besticht bereits durch die stark erhöhte Auflösung durch die Aufrüstung von 22 mm Pixelabstand auf nur 10 mm. Zudem beträgt die Bautiefe jetzt nur noch 21 cm, die Wartung kann leicht von oben erfolgen und eine attraktive Aluminiumverkleidung auf und unter den Displaymodulen schützt das Blendendisplay vor Vandalismus und Spritzwasser.

Umfassender Schutz für alle LED-Anzeigen und ein kontinuierlicher zuverlässiger Betrieb können durch das einzigartige Überwachungssystem SX[TempControl] von S[quadrat] erreicht werden. Temperatursensoren überwachen die Displaygehäuse der vier LED-Systeme und reagieren, sobald die Temperatur außerhalb des individuell definierbaren Normalbereichs liegt. Der Kontrollraum wird sofort informiert, und das betroffene LED-System kann vollautomatisch abgeschaltet werden.

Ein Mitarbeiter der SAP-Arena ist speziell dafür verantwortlich, die LED-Systeme mit Informationen zu versorgen. Zu seiner Unterstützung haben wir eine komplette Content-Management-Lösung geliefert. Die bisherige Hard- und Software von Clickeffects wurde an die neuen Systeme und die höheren Auflösungen angepasst. Darüber hinaus ermöglicht das Scoringsystem SX[SportBox] die Anzeige aller Spielinformationen für die Sportarten Eishockey, Handball, Basketball (FIBA), Tennis, Boxen und mehr.

Für dieses Projekt haben wir Spitzentechnologie geliefert, die wie alle S[quadrat]-Lösungen in Deutschland entwickelt und EMV-zertifiziert wird. Dies gibt dem Kunden die Sicherheit, ein qualitativ hochwertiges, langlebiges, stabiles und gesetzeskonformes Produkt zu betreiben.

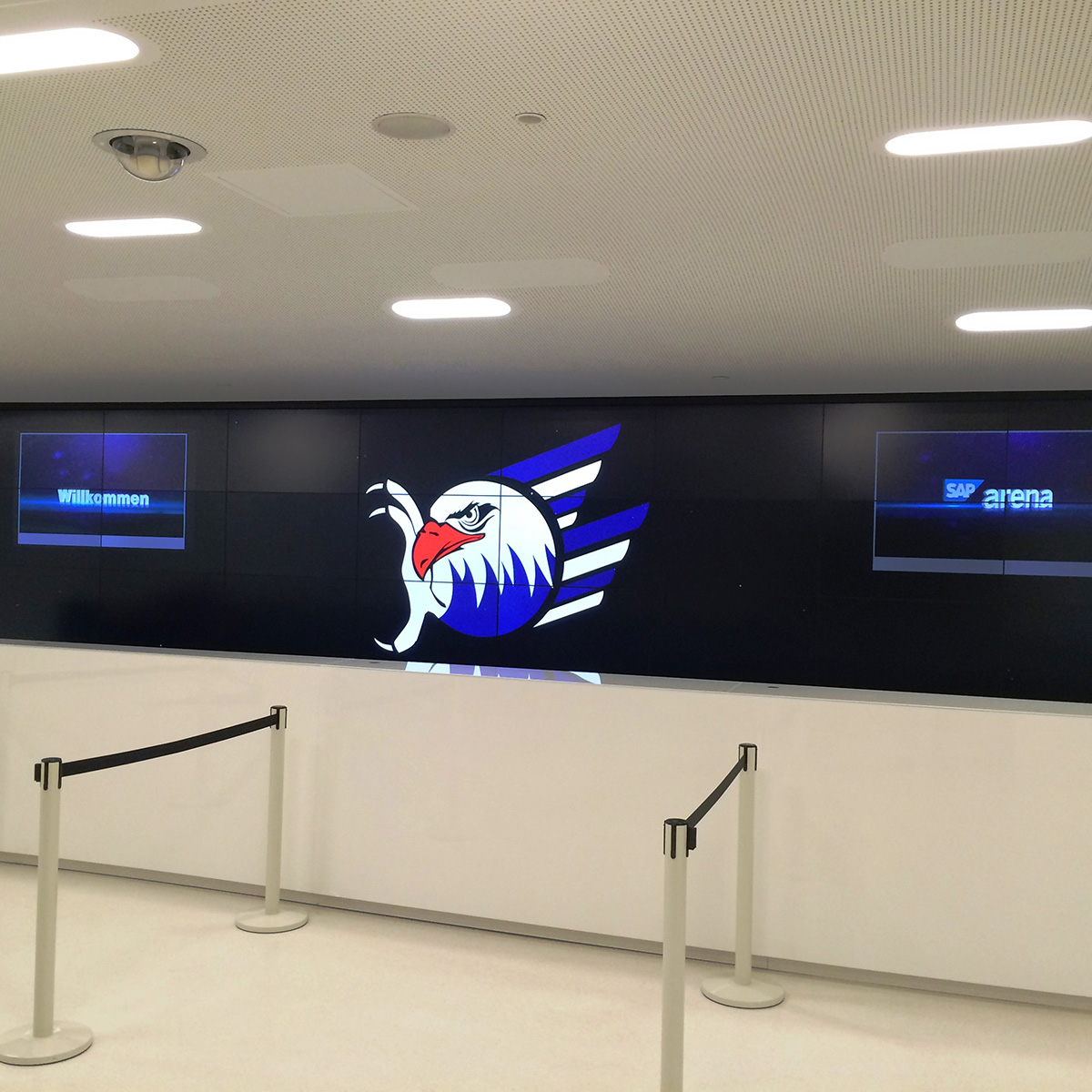

Neben den LED-Systemen in der Veranstaltungshalle wurden wir auch mit der Medialisierung des VIP-Eingangsbereichs beauftragt. Wir installierten eine nahtlose LCD-Wand (3 x 7, 21 K Auflösung) mit NEC-Displays inklusive Steuerung mit einem Picturall Octo Broadcast Medienserver.

Übersicht der LED-Produkte und Dimensionen

• S[quadrat] SI[6 SMD] NT Light LED-Videowürfel für den Innenbereich
  Größe: 4 x (6,72 m x 5,04 m) = 135,44 m²
• S[quadrat] SI[6 SMD] NT Light Ring unter dem Videowürfel
  Größe: 29,85 m x 0,72 m = 21,49 m²
• S[quadrat] SI[10 SMD] NT Light, zweiseitiger, elliptischer Ring
  Innengröße: 97,5 m x 0,64 m = 62,4 m²
  Äußere Größe: 100,5 m x 0,64 m = 64,32 m²
• S[quadrat] SI[10 SMD] NT Light Fascia
  Größe: 265 m x 0,64 m = 169,6 m²
